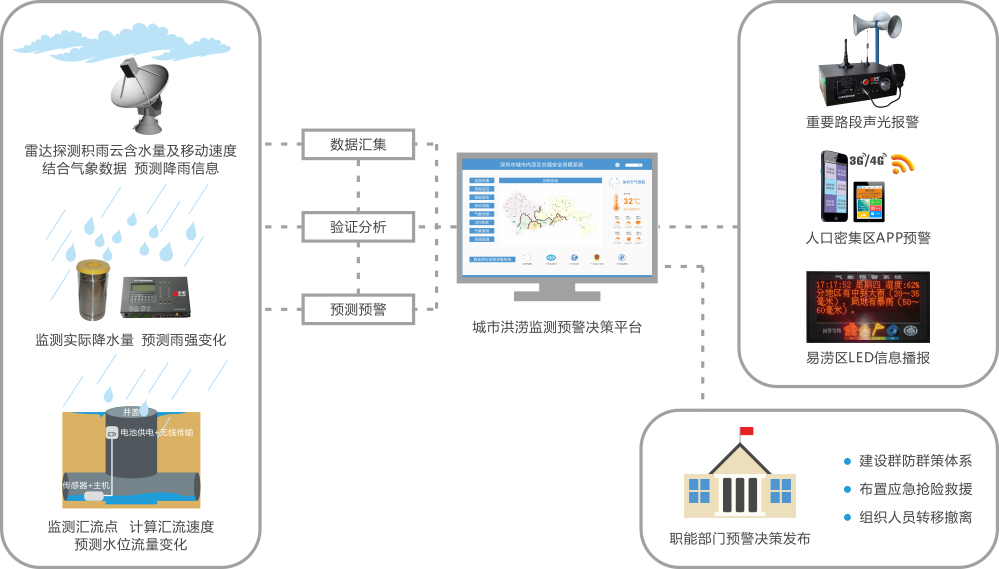

系统拓扑图



系统功能

1、一张图的设计理念，在GIS地图上查看各监测点的实时雨量、水位、流量、水质及图片



2、支持声光报警及LED预警信息（“允许通行”、“谨慎通行”、“禁止通行”等）发布功能



3、预警信息可通过短信推送至手机、移动端APP，可在移动端查看监测数据、预警信息



4、支持图像抓拍及视频监控功能，可扩展支持视频本地存储和实时上报功能



5、可与排水泵站实现系统联动，根据积水监测点水位变化自动控制水泵的启停



6、通过图片确定淹没区边界范围



7、支持产汇流分析与城市内涝模拟



8、软件平台可实现积水水位预测



配套产品



序号

名称

规格型号

数量

备注

1

遥测终端机

H5110

1

　

2

水位传感器

雷达水位计（30米）

1

根据现场情况选择

压力式水位计（10米）

1

电子水尺

1

3

雨量传感器

翻斗式雨量计

1

　

4

图像抓拍设备

200W串口摄像机

1

　

5

视频摄像机

高清红外摄像机

1

根据现场情况可选

6

无线预警广播

H7760



根据现场情况可选

7

蓄电池

100AH

1

容量可调整　

8

太阳能电池板

100W

1

　

9

手机APP

金年会城市积水监测预警APP

1

　

10

监测预警平台

金年会城市积水监测预警平台

1

　



典型应用

本系统可应用于城市下立交、城市易涝点、城市道路低洼路段、城市隧道的内涝防治，并可与排水泵站进行联动，实现内涝监测、预警和防治功能。
