雨污混流整治是黑臭水体治理的一项重点工作。雨污混流产生的原因主要有：市政污水管网系统不够完善，雨污管道破损、错接、分流不到位；部分老旧小区管道设施没有达到分流制的排水要求；一些企业污水处理基础设施不完善、自身管理水平不足等等。雨污混流会导致原本用来排放雨水的管道接入了污水，未经处理就排入了河流湖泊，致使水体黑臭，而原本用来接收城市污水的污水处理厂在雨季却水满为患，影响其正常运行。

预防雨污混流是“控源截污”的重要环节。金年会“窨井卫士”可实时监测雨污水管网中的流量、水质等关键数据，感知流量与水质的异常变化，助力管理部门及时发现雨污混流，实现城市黑臭水体的追根溯源。

1、流量监测

雨污水流量数据是判断是否存在雨污混流的重要依据。晴天雨水管网流量突然增大，或雨天污水管网流量增大甚至发生溢流，则表明可能存在雨污混流情况，因此需要对流量进行监测。

在雨污排水管网、企业排污口、入河排口布设智能流量监测站，监测站由金年会“窨井流量监测卫士”H1688声学多普勒流量计和“窨井数据采集卫士”H5110-H窨井综合采集仪组成。H1688声学多普勒流量计测量管道中流体的水位、流速和流量，H5110-H窨井综合采集仪将数据通过4G Cat.1/NB-IoT无线网络传输至监测平台。当监测到流量异常变大时，平台将发出告警，提醒管理部门排查情况。

2、水质监测

对雨污水的水质进行监测是判断雨污混流的另一重要手段。若管道内的COD、NH、电导率等水质参数发生明显上升，则需排查是否发生雨污混流。

智能水质监测站由金年会“窨井数据采集卫士”H5110-H窨井综合采集仪和“窨井水质监测卫士”COD传感器、NH传感器等多种水质传感器组成。水质传感器测量窨井中的COD、NH等多种水质参数，H5110-H窨井综合采集仪将数据通过4G Cat.1/NB-IoT网络传输至监测平台，当水质数据达到预警值时，平台将发出预警信息，及时提醒管理人员采取相应措施。

1、平台远程监控和数据分析

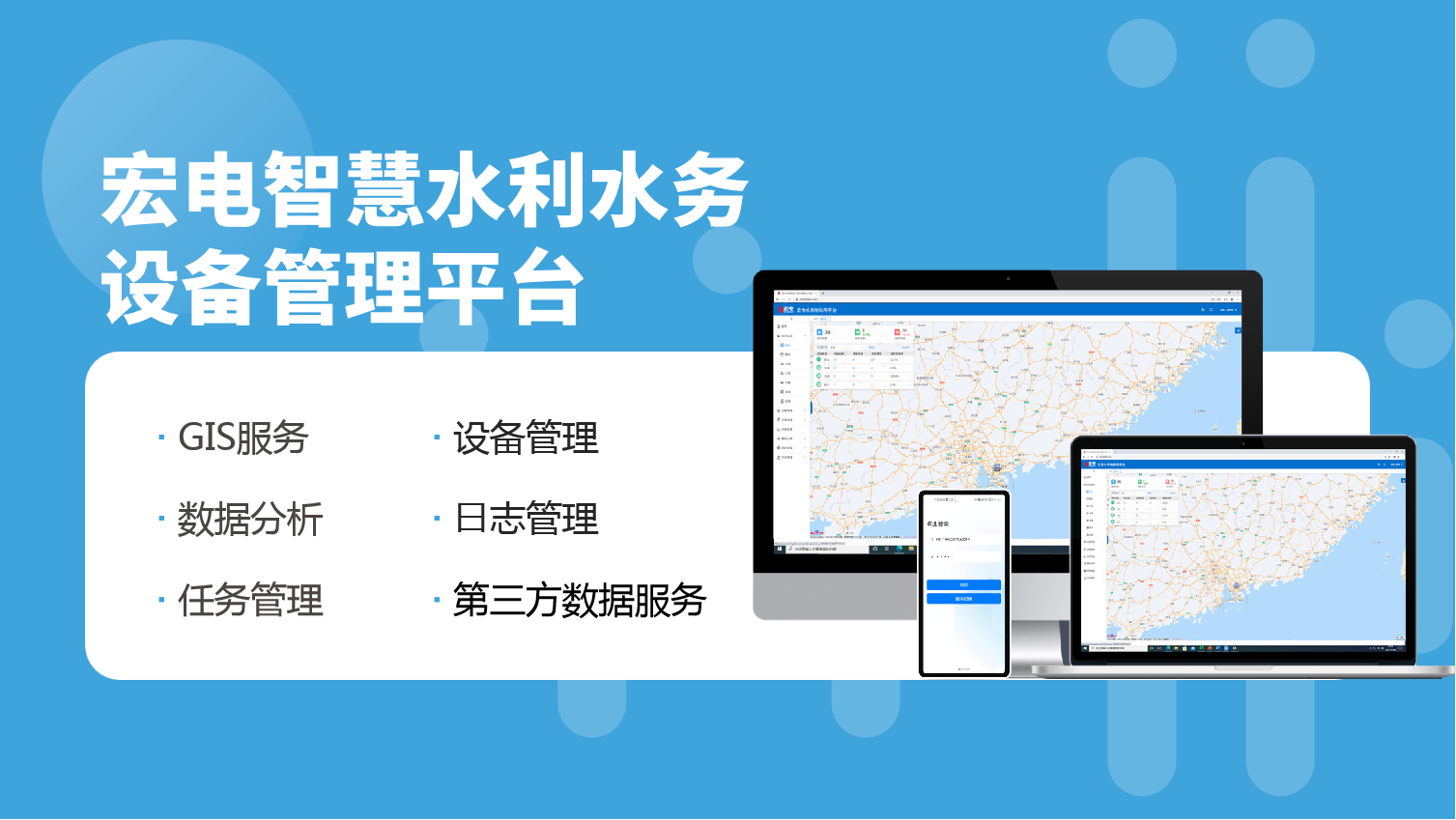

金年会“窨井卫士”监测到的水位、流速和流量、水质等数据定时上传至金年会智慧水利水务设备管理平台，当数据达到设定的预警值时，平台将会发出预警。此外，平台可输出长时间段的数据曲线，相关部门可非常直观地分析监测数据的趋势变化，及时发现排水管网的流量、水质等异常变化，并为监管部门判断及排查雨污混流点提供了依据。

2、运维成本低

H5110-H窨井综合采集仪支持内置最大1200WH可充电电池组或1368WH一次性电池组，解决了采集设备在窨井中供电的难点，以及同类分体产品设备与电池分离设计、线缆接头外露，主机与电池部分无法防护腐蚀性气体，导致设备易发生故障、需要频繁去现场维护或者更换设备的难题。

3、监测数据完整可靠

H5110-H窨井综合采集仪通过无线网络把采集到的数据传输到平台端，同时采集仪将数据存储到内部固态存储芯片中，可随时通过平台端提取。当网络环境差/主机短暂被水淹没导致信号较弱时，采集仪会把采集数据存储到固态芯片中。待网络恢复时统一把数据补报至平台，保证监测数据不会丢失，确保平台数据的完整性。

4、设备调试配置便捷

支持蓝牙连APP配置调试，可完全脱离电脑操作，现场人员只需用手机打开APP，连接上蓝牙即可对设备进行配置调试。

5、易安装部署

只需在监测点固定好安装支架，将H5110-H窨井综合采集仪装入支架卡槽内即可完成安装，自带安全绳可悬挂于固定挂钩上保证设备安全不坠落。H1688声学多普勒流量计和水质传感器部分使用专用支架可直接固定到窨井内，长度可根据井深自行匹配，满足不同场景的应用。
