11月28日，中央电视台新闻频道《朝闻天下》对“青岛市安全风险综合监测预警平台”进行了报道。

作为全国18个安全风险综合监测预警平台建设试点城市之一，青岛市打造了“空天地”立体化的城市安全风险综合监测预警体系。金年会股份作为智慧水利水务专家型企业，为其中的城市排水监测部分提供了智能感知监测产品和系统解决方案。

本项目对青岛市内的200多处排水管网、排水泵站进行水位、流量、水质监测站点的建设，采用金年会水位、流量、水质传感器进行数据采集，通过金年会遥测终端机将数据上传至监测平台，实现监测点水位、流量、水质的自动在线监测，为城市排水安全监管提供数据支撑。

1、排水泵站水位监测

在排水泵站布设智能水位监测站，根据现场实际情况，在进水池水位会出现溢流情况的泵站内使用金年会H5110-DY压力式水位计，其余泵站使用H1600雷达水位计，水位计采集水池内的水位数据，H5110遥测终端机将数据传输至监测平台，实现排水泵站的智能化监测。

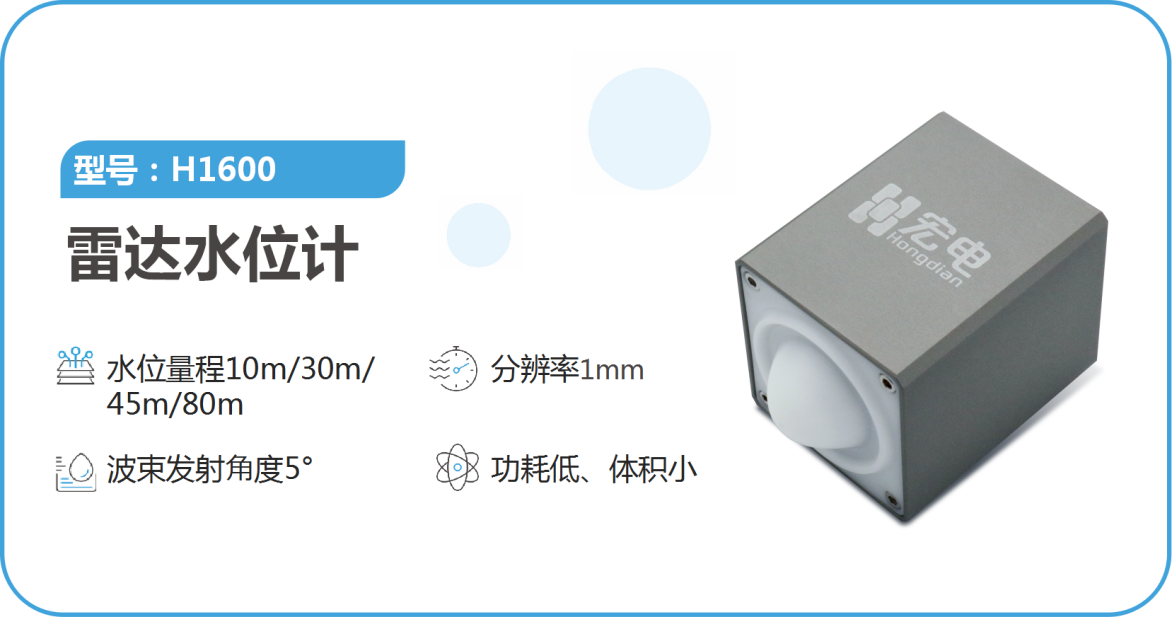

H1600雷达水位计

采用高频微波雷达技术、波动水面测量模型与高精度信号处理算法；非接触式测量，受温度梯度、压力、空气密度、风或其他⽓象环境条件以及污水腐蚀、泥沙等影响小；可通过RS485接口与RTU/PLC等连接，在架线困难的苛刻环境下进行无线数据传输；IP68防护、防雷、防反接设计，适用于多种野外环境。

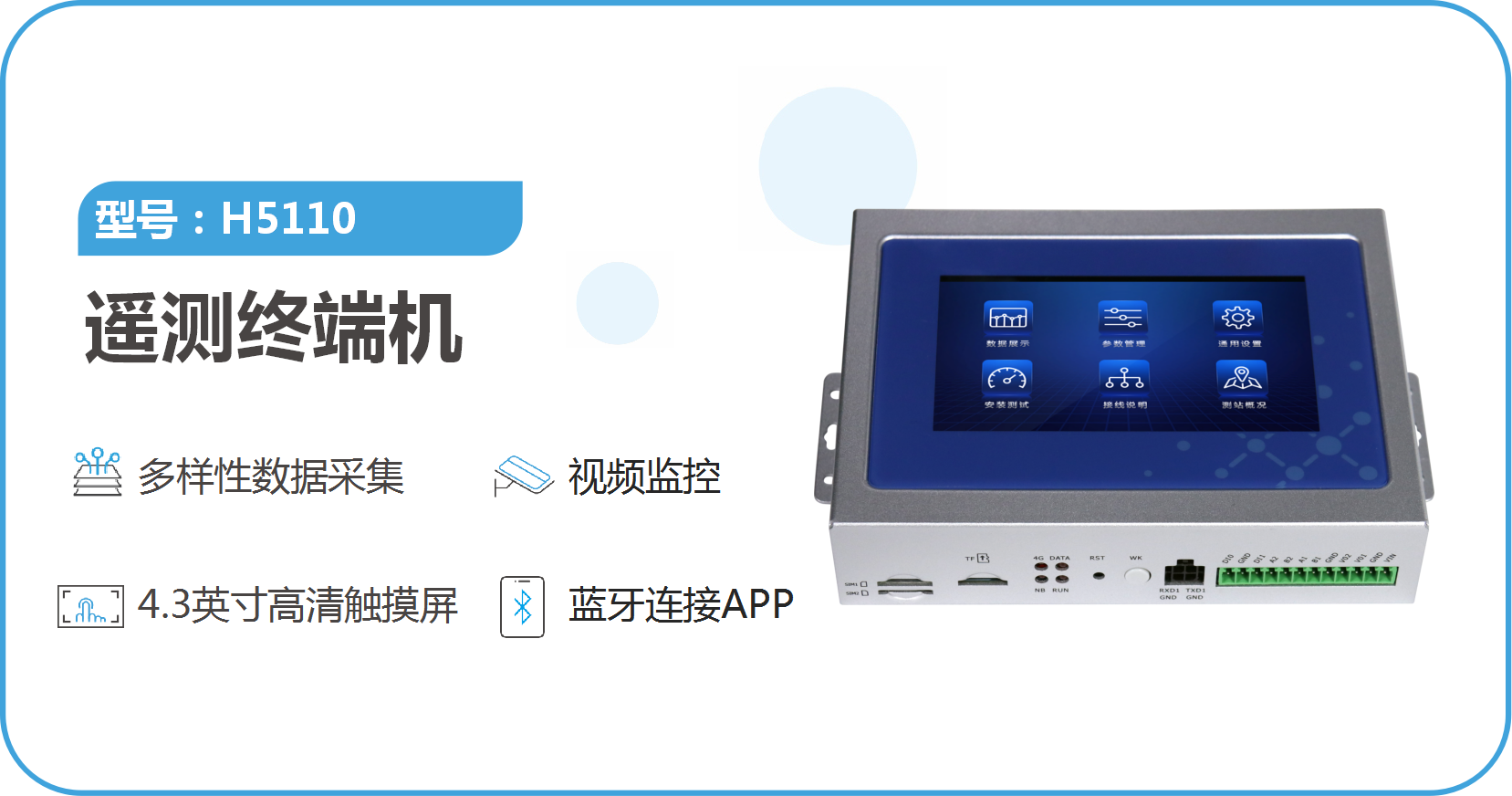

H5110 遥测终端机

一款集数据采集与存储、图片拍照与视频监控、远程控制、4G全网通和卫星通信方式的工业级遥测终端，遵循《SL651-2014水文监测数据通信规约》；具备数据采集、存储、控制、报警及传输等综合功能；可通过LCD触摸屏进行本地操作；配套蓝牙连接APP，设备配置方便快捷。

2、排水管网、排水泵站流量监测

在排水管网、排水泵站的进水口和出水口等监测点布设智能流量监测站，由金年会H1688声学多普勒流量计测量窨井或泵站内流体的水位和流速流量，H5110-H窨井综合采集仪将数据通过4G Cat.1/NB-IoT无线网络传输至监测平台，实现对排水管网、排水泵站内流量数据的可视化监测。

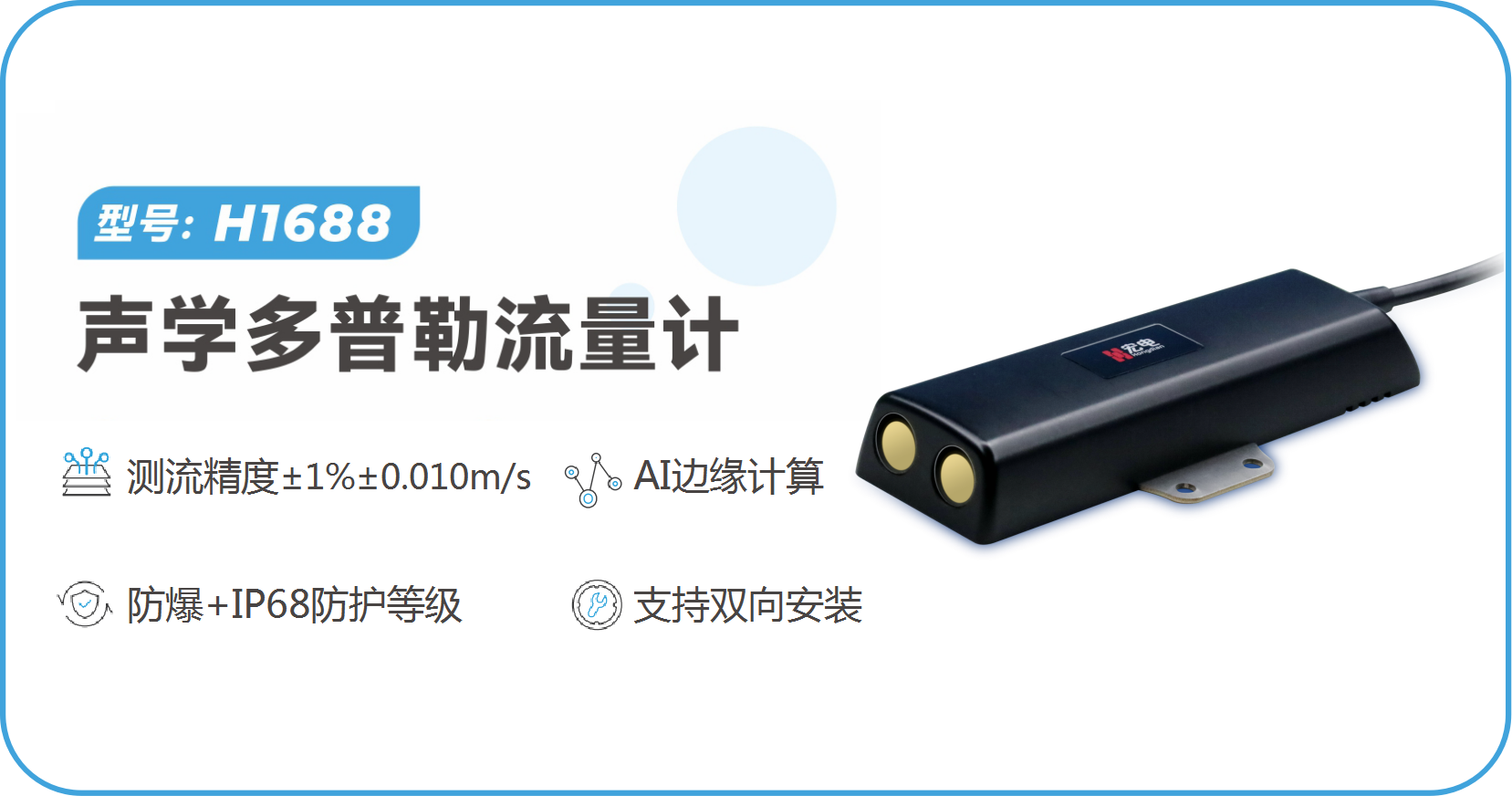

H1688声学多普勒流量计

一款性价比非常高的接触式测流设备，尤其适用于浊度大于20mg/L的流体流量测量。采用防水设计，长期在水中可稳定测量流速、流量、水位、水温等数据；支持顺水安装和逆水安装两种方式；内置表压型压力传感器，多种断面水动力模型与流量智能积分算法，保证水流量测量的准确性和稳定性。

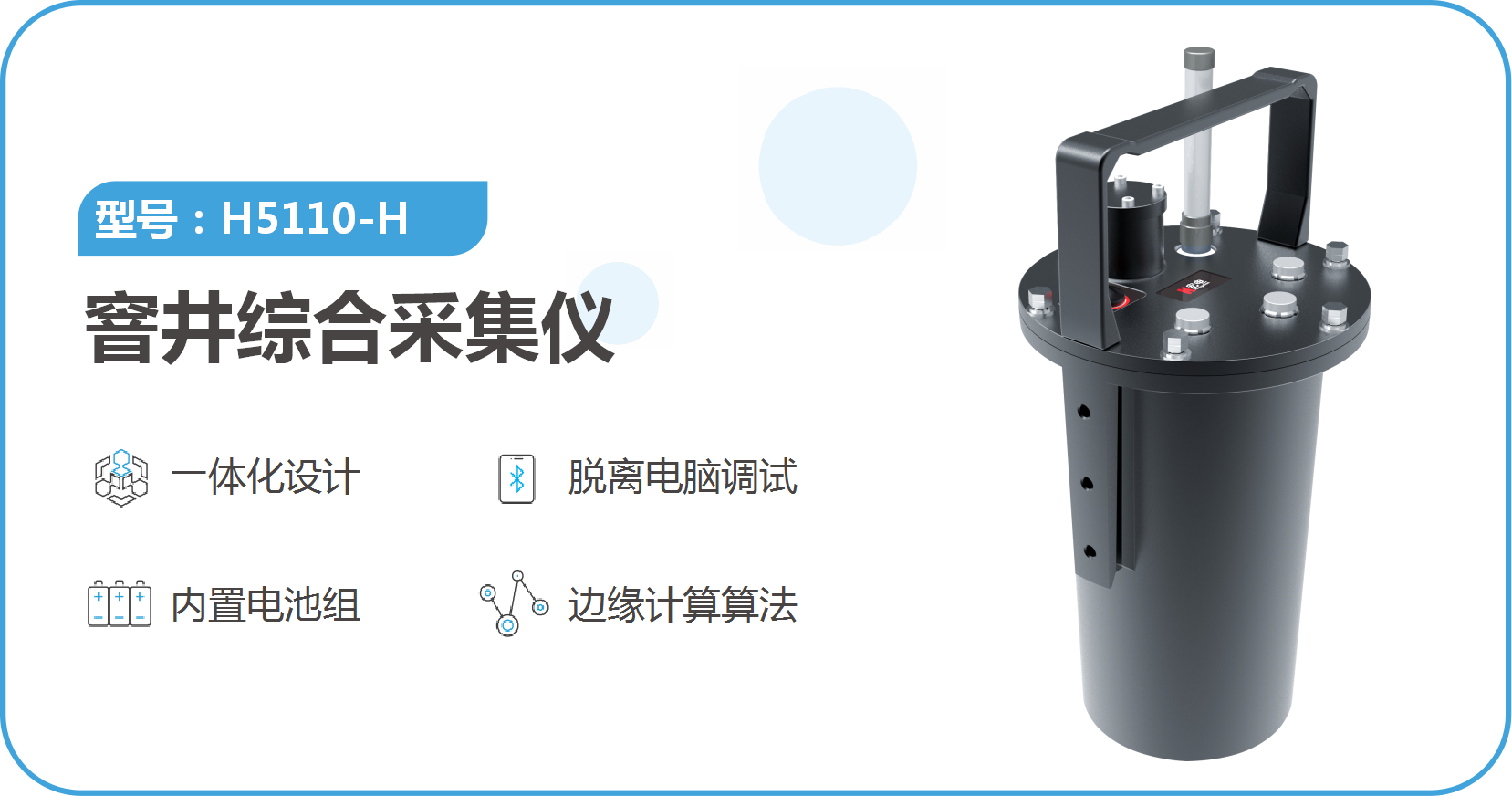

H5110-H窨井综合采集仪

以高性能低功耗微控制器为核心，具有4G Cat.1/NB-IoT无线网络通信功能，集数据采集、存储、控制、通信和远程管理等功能于一体。采用一体化结构设计，高防护性金属外壳；内置大容量电池组、多通道采集仪、通讯模块、蓝牙模块；外部接口采用合金材质航空插头设计，具备防水防腐蚀水汽能力且可方便对接传感器。

3、排水管网水位监测

在主城区内的排水主干管网布设智能水位监测站，由金年会H5110-DY压力式水位计测量窨井内流体的水位数据，H5110-H窨井综合采集仪将数据传输至监测平台，实现水位数据的准确性、完整性、及时性和可靠性监测。

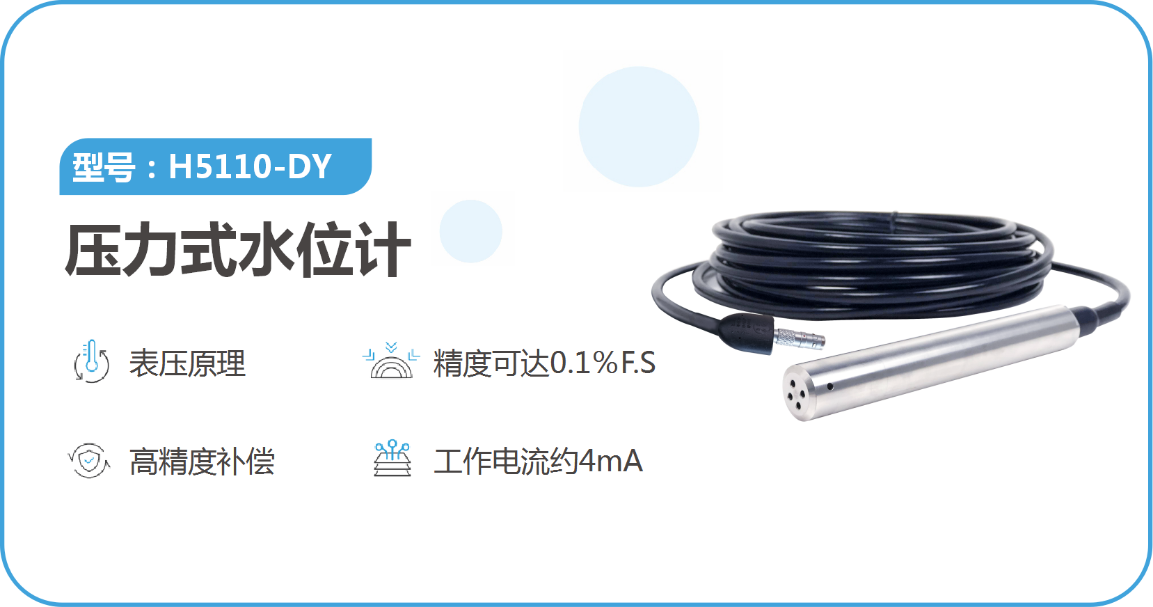

H5110-DY压力式水位计

一种投入式水位测量传感器，采用先进的混合信号处理技术、独特的补偿方法实现高精度水位测量。全量程数字化线性校正，全温区数字化温度误差补偿，补偿参数存储在非易失存储器中。多重安全保护机制，电路部分带有电源监控和看门狗监视功能。机械部分是不锈钢全密封结构，产品长期投入水中使用，安全可靠。电路采用低功耗设计，整机耗电量很低，非常适合电池供电的场合。

4、排水管网水质监测

在监测点布设智能水质监测站，由COD传感器测量排水管网中的COD参数，金年会H5110-H窨井综合采集仪将数据传输至监测平台，实现远程实时监测排水管网中的水体水质情况。

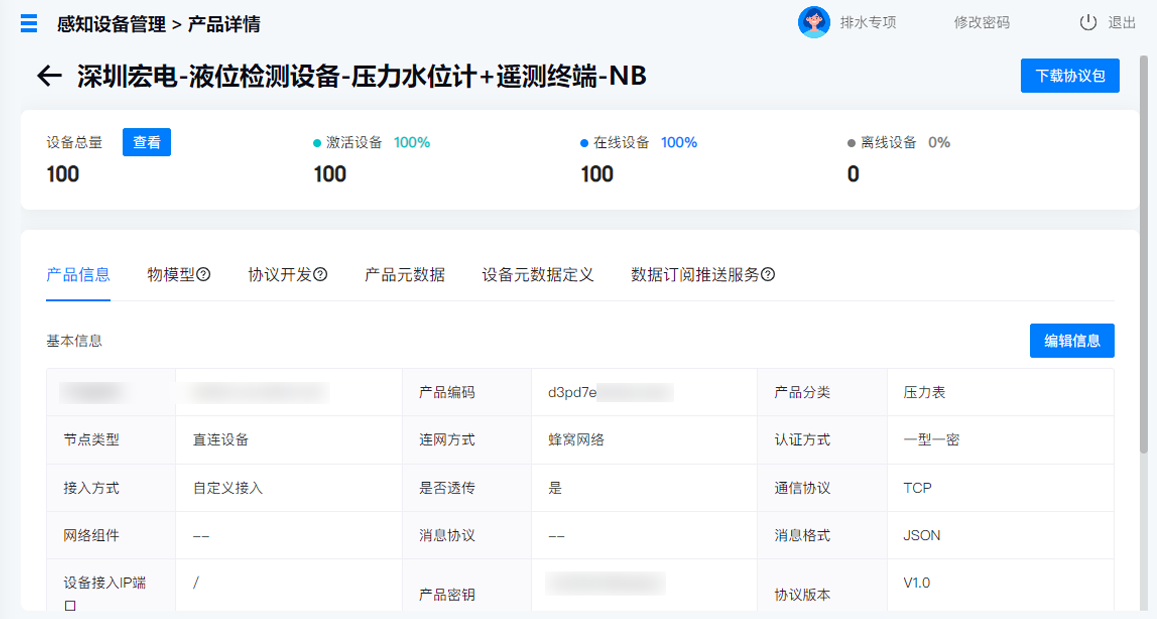

▲平台设备管理界面

目前，金年会智能感知监测产品已助力实现对青岛主城区278公里排水管线的监测。自2023年上半年项目上线试运行以来，金年会产品运行稳定，在线率保持在100%。金年会智能感知监测产品对排水管网的水位、流量、水质数据的远程在线测量，有助管理部门实时掌握管网总体运行状况，为及时发现风险隐患，有效开展应急处置提供数据支撑。

金年会股份深入布局城市生命线安全监测领域，融合领先的物联网、感知监测、AI、大数据、广域通信、边缘计算等新兴技术，基于自主研发的软硬件与解决方案产品矩阵，在供排水、燃气、桥梁、热力等多个专项场景落地应用，为城市应急安全管理提供数智力量。
