排水管网中水体的浊度、PH值、电导率、氨氮、COD等水质参数是反映水体水质状况的综合指标，水质监测能够准确、及时、全面地反映水质状况和发展趋势，精准快速定位水质问题，是排水管网运行维护及污染追踪溯源重要的智能化管理手段。
金年会股份自主研发的水质监测站，采用遥感监测技术，可远程实时监测排水管网中的水体水质情况，并能在环境恶劣的排水管网中长期稳定运行。

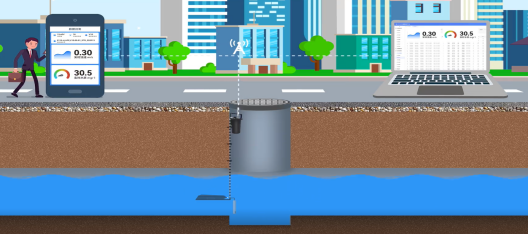

水质监测站由金年会H5110-H窨井综合采集仪和水质传感器组成。水质传感器测量排水管网中的多种水质参数，H5110-H窨井综合采集仪将数据通过NB-IoT网络传输至监测平台，实现对现场数据的实时可视化监测。
系统核心产品

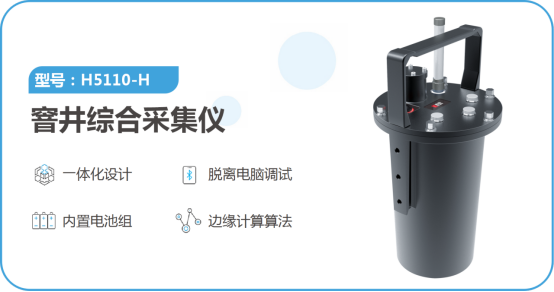

1、H5110-H窨井综合采集仪
一款以高性能低功耗微控制器为核心，具有NB或4G无线网络通信功能，集数据采集、存储、控制、通信和远程管理等功能于一体的智能遥测数字终端设备。
• 一体化结构设计，高防护性金属外壳，设备稳定性、密封性强；
• 内置大容量电池组、多通道采集仪、通讯模块、蓝牙模块，设备的可靠性以及续航能力得到非常可靠的保障；
• 外部接口采用合金材质航空插头设计，具备防水防腐蚀水汽能力且可方便对接传感器；
• 可同时支持3款传感器（支持扩展接口），满足一个监测站采集多种数据的需求。

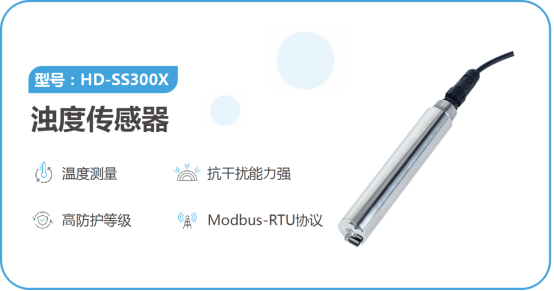

2、HD-SS300X浊度传感器
采用工业电极，内置温度传感器，可以自动温度补偿，适合工业排污口、河道、窨井等在线长期监测环境使用。产品采用散射光式浊度测量法原理设计制作而成。当一束光束射入水样时，由于水样中浊度物质使光产生散射，通过测量与入射光垂直方向的散射光强度，并与内部标定值比对，从而计算出水样中的浊度，经过线性化处理输出最终值。
• 红外LED光源，稳定性高；
• 光纤式结构，抗外界光干扰能力强；
• RS485信号输出，Modbus-RTU协议；
• 90°角散射光原理，内置温度传感器；
• 防护等级高，IP68（电极线缆装配完整时）。

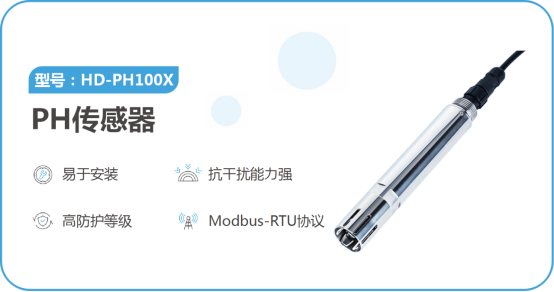

3、HD-PH100X PH传感器
采用工业电极，内置温度传感器，可以自动温度补偿，适合工业排污口、一般河道、窨井等在线长期监测环境使用。用于环境水质监测酸/碱/盐溶液、化学反应过程中、工业生产过程中，能够满足大多数工业应用对在线PH测量的要求。
• RS485信号输出，Modbus-RTU协议；
• 防护等级高，IP68（电极线缆装配完整时）；
• 双高阻抗差动放大器，抗干扰强，响应速度快；
• 易于安装，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体。

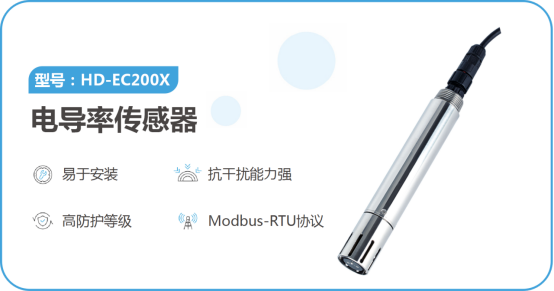

4、HD-EC200X电导率传感器
采用电极法测量原理，RS485数字接口，支持Modbus协议，环保型设计。相比传统的两电极电导传感器不仅精度更高，测量范围更广，稳定性极佳。四电极电导率传感器还具有独特的两大优势：一是彻底解决了高电导率测试时的极化难题；二是解决了电极污染造成读数不准的问题。用于环境水质监测、酸/碱/盐溶液、化学反应过程中、工业生产过程中，能够满足大多数工业应用对在线电导率测量的要求。
• RS485信号输出，Modbus-RTU协议；
• 防护等级高，IP68（电极线缆装配完整时）；
• 双高阻抗差动放大器，抗干扰强，响应速度快；
• 易于安装，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体。
5、HD-NH500X氨氮传感器
采用基于PVC膜的铵离子选择电极制作而成，内置三个电极可以测量水中的NH3_N浓度、pH值和温度。主要用于测试水中的铵离子含量,带有温度补偿，确保测试做到快速、简单、精确和经济。
• RS485信号输出，Modbus-RTU协议；
• 防护等级高，IP68（电极线缆装配完整时）；
• 易于安装，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体。

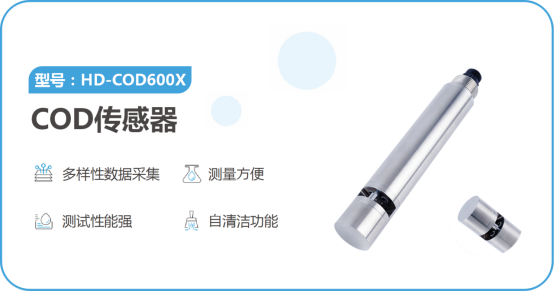

6、HD-COD600X COD传感器
紫外光吸收法化学需氧量传感器传感器。尺寸小、无需试剂、安装方便,可在线不间断进行水质监测。能够自动对干扰进行补偿，自带自动清洁装置，即使长期监测依然具有极佳的稳定性。由于许多溶解于水中的有机物对紫外光具有吸收作用。因此，通过测量这些有机物对254nm波长紫外光的吸收程度，可衡量水中有机污染物的总量。传感器采用两路光源，一路254nm紫外光，一路365nm紫外参比光，能自动消除悬浮物质的干扰，从而实现更稳定可靠的测量值。
• 可测量COD、TOC、浊度及温度；
• 无需试剂，无污染，更经济环保；
• 防护等级高，IP68（电极线缆装配完整时）；
• 自动对浊度干扰进行补偿，具有极佳的测试性能；
• 自带自清洁刷，可防止生物附着，维护周期更长。
系统功能特点
1、多样性数据采集：支持扩展多种水质、水位、流速流量等传感器。
2、高防护性能：防护等级可达到IPX8，即使水质监测站被水淹没仍然能长期稳定工作。
3、内置大容量电池组：解决了采集设备在窨井中供电的难点，以及同类分体产品设备与电池分离设计、线缆接头外露，主机与电池部分无法防护腐蚀性气体，导致设备易发生故障，需要频繁去现场维护或者更换设备的难题。
4、内置通讯模块：通过无线网络把采集到的数据传输到平台端，同时采集仪将数据存储到内部固态存储芯片中，可随时通过平台端提取。当网络环境差/主机短暂被水淹没导致信号较低时，采集仪会把水质数据存储到固态存储芯片中。待网络恢复时统一把数据补报至平台，保障监测数据的完整性。

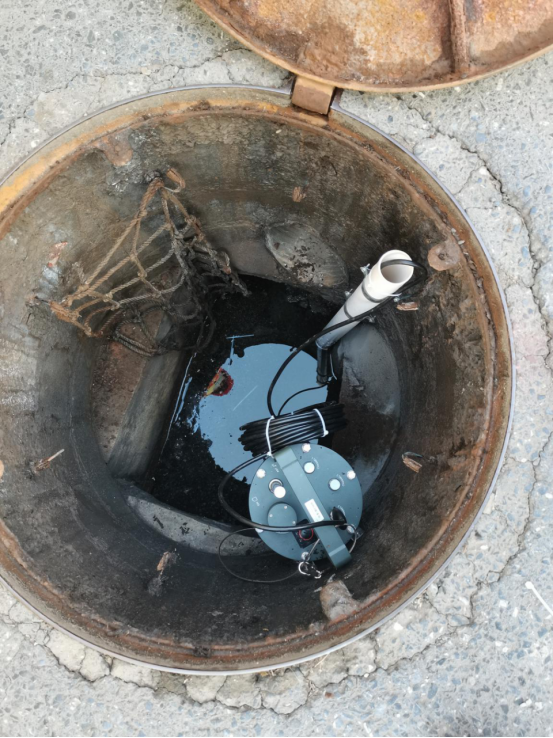

5、安装简单：只需在监测点固定好安装支架，将设备装入支架卡槽内即可完成安装，自带安全绳可悬挂与固定挂钩上保证设备安全不坠落。水质部分使用专用支架可直接固定到窨井内，长度可根据井深自行匹配，可以满足不同场景的应用。

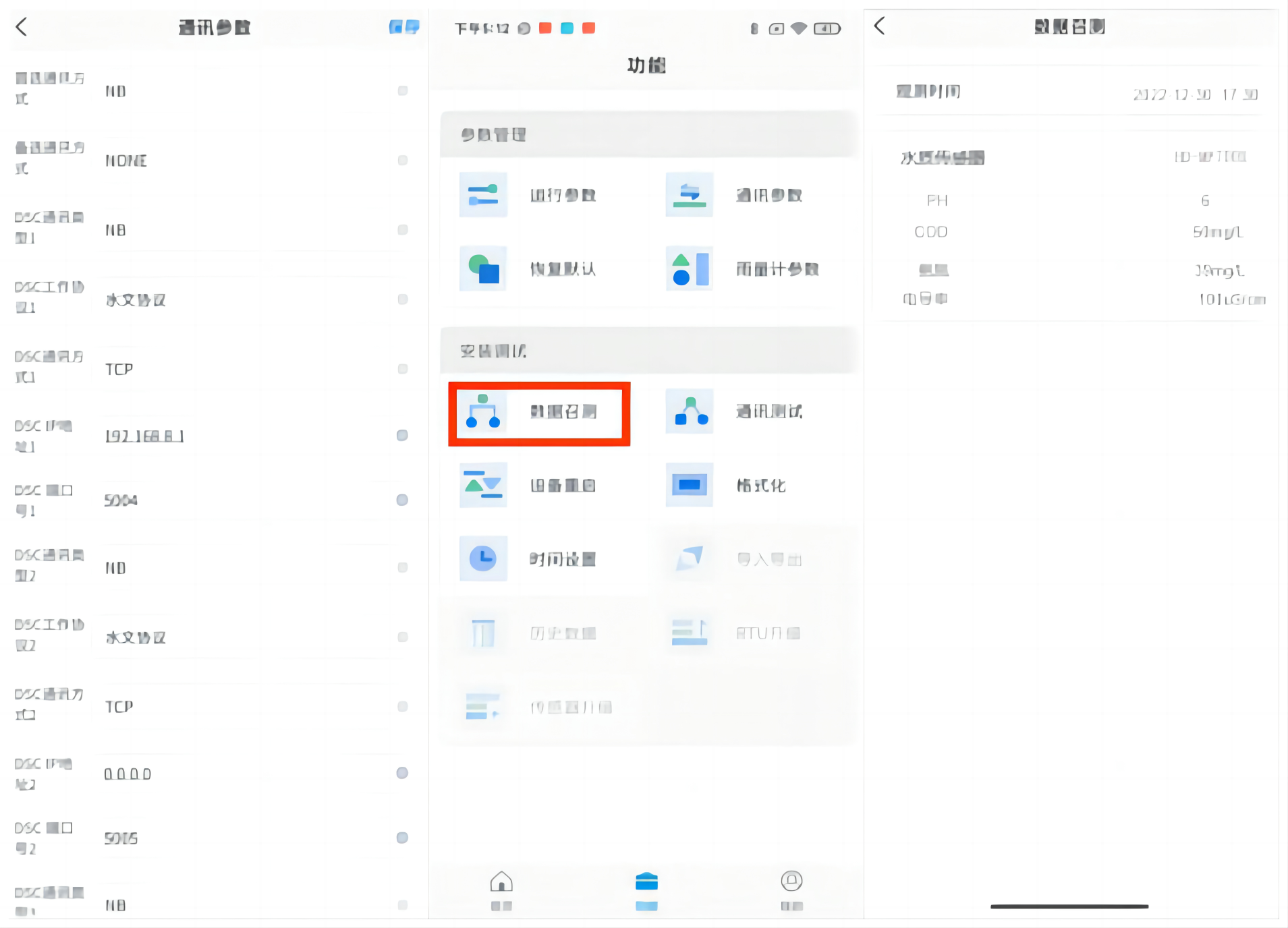

6、设备调试配置便捷：支持蓝牙APP配置调试，可完全可脱离电脑操作，现场人员只需用手机打开蓝牙APP，连接上蓝牙即可对采集仪进行配置调试。
配置平台参数 采集数据 数据展示
7、平台远程监控：水质监测站监测到的水质等数据实时上传至数据平台，数据平台实时显示当前监测点的趋势。当水质数据达到设定的预警值时，测站自动加快数据采集与上传频率，将预警数据及时上传至数据平台。数据平台将预警信息联动至相关业务主管部门，便于相关部门及时做出相应的处理决策。
