支持透传，高效安全的数据传输方式
● 支持RTU与DSC透明数据传输
● 支持金年会DDP传输协议，配合DDP协议开发包简化开发难度
● 通过金年会DDP协议可实现数据传输、远程参数配置、重启动控制
● 支持串口AT协议，可在运行过程中切换到AT状态，进行参数配置、重启控制式
支持短信通信，轻松远程告警、控制，提升运营效率
● 支持TCP/UDP/短信三种通信方式
● 短信支持7bit、8bit、UCS2编码，可以进行中文短信收发
● 短信号码支持国际区号及本地号码
支持专网接入，数据传输更安全
● 支持移动运营商的APN专网
● DSC寻址方式支持固定IP地址和域名
● 支持获取移动专网的指定IP
M2M云平台管理实现业务规模化、集中化管理
● 设备故障告警，提升偏远地区设备在线率
● 支持SIM卡管理，无需固定IP，提升规模化管理能力
● 运程升级，故障自恢复，确保传输管道通畅
● 多重加密技术，确保通信链路数据安全
● 设备远程管理、维护，降低运维成本，提升效率
● 支持网管功能，流量可控，可管，降低运维成本
● 自动生成业务统计报表，为运营决策提供有力依据

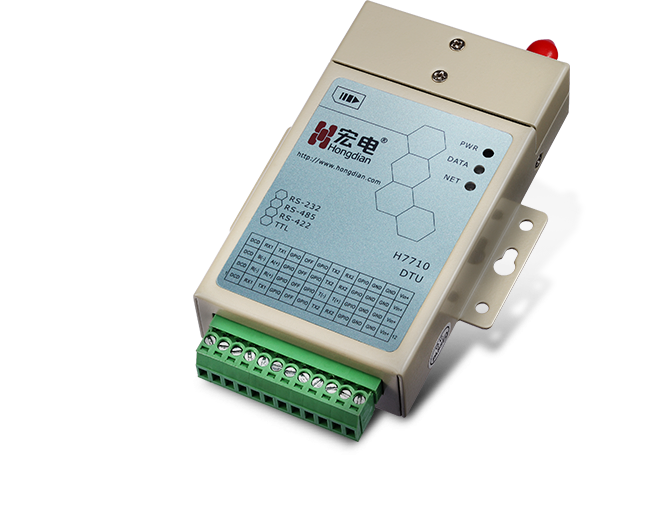

多种接口选择，兼容所有串口下位机
支持TTL/RS-232/RS-422/RS-485任意一种
TTL
RS-422
RS-232/RS-485
工业级品质，7×24h稳定传输
● 产品器件均由知名供应商提供，品质可靠
● 采用工业级设计，通过EMC四级测试，确保传输稳定性

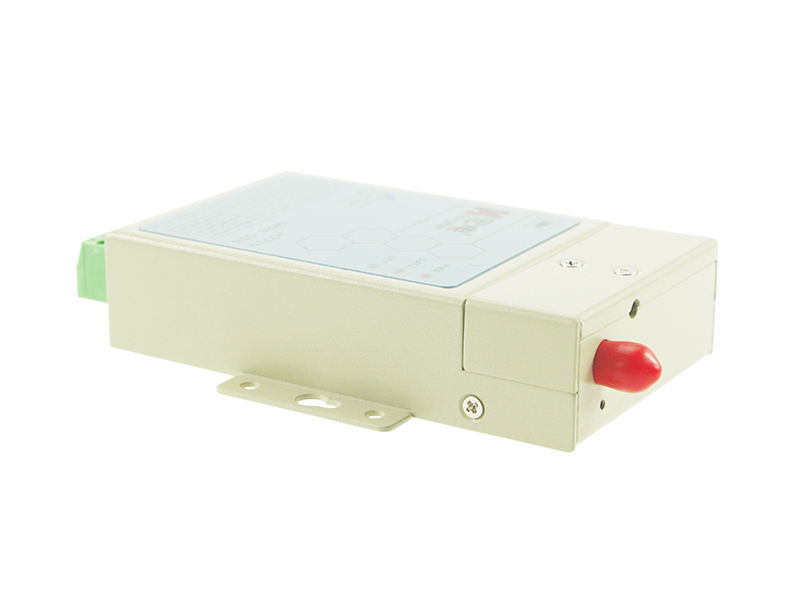

科学的外观设计，体积小而轻巧，无安装空间要求
● 产品体积小至93x54x22mm，重量仅150g，轻松实现各种环境的快速安装
● 产品采用科学、人性化的外观设计，安装支架与外壳一体化，大大提高项目现场的安装效率
技术规格
| 网络 | 支持网络 | GPRS/CDMA | |
| 设备接口 | 天线接口 | SMA-K(阴头) | |
| SIM卡 | 1.8V/3.0V | ||
| 串行数据口 | RS-232/RS-485/RS-422/TTL（双串口） | ||
| 串行数据速率 | 标准300～115200bps | ||
| 接口端子 | 3.5mm可插拔接线端子（14～24AWG线） | ||
| 功能特性 | M2M管理平台 | 支持 | |
| 多通信协议 | 金年会特有的DDP协议，保证数据链通畅 | ||
| AT+协议，满足个性化需求 | |||
| 支持金年会RDP和WMMP协议，满足下位机和平台设备交互管理 | |||
| 多工作模式 | 设备加点自动上线，掉线自动恢复 | ||
| 休眠中数据、语音、短信唤醒上线 | |||
| 下位机指令控制按需上、下线 | |||
| 数据环回测试 | |||
| 供电电源 | 工作电压 | +5V～+36VDC | |
| 功耗 | GPRS | 待机功耗 | 约35mA@+12VDC |
| 工作功耗 | 约50mA@+12VDC | ||
| CDMA | 待机功耗 | 约40mA@+12VDC | |
| 工作功耗 | 约60mA@+12VDC | ||
| 物理特性 | 尺寸 | 112.3mm × 70.0mm × 22.0mm (含螺丝高度) |
|
| 重量 | 约200g | ||
| 工作环境温度 | -40℃～+85℃ | ||
| 存储温度 | -45℃～+90℃ | ||
| 相对湿度 | ≤95%（无凝结） | ||
产品选型
| 类别 | 型号 | 特点 |
|---|---|---|

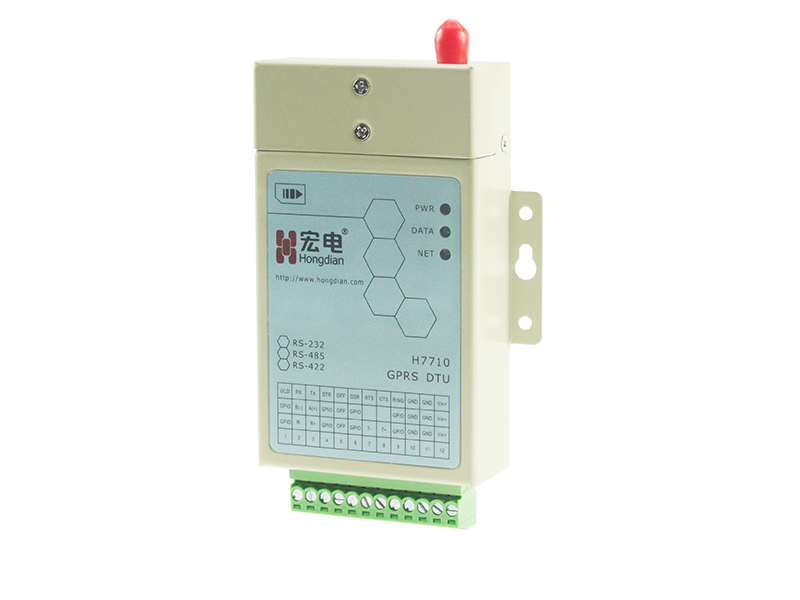

| H7710 GPRS DTU |
H7710C | 支持GPRS:900 / 1800MHz; RS232
|
| H7710S |
支持GPRS:900 / 1800MHz; |
|
| H7710D |
支持GPRS:900 / 1800MHz; |
|
| H7710F |
支持GPRS:900 / 1800MHz; |
|
| H7710 CDMA DTU |
H7710C | 支持CDMA:800MHz; RS232 |
| H7710S | 支持CDMA:800MHz; RS485 |
|
| H7710D | 支持CDMA:800MHz; TTL |
|
| H7710F | 支持CDMA:800MHz; RS422 |
