本专栏的上一篇文章“场站数字化避坑指南”中提到，场站数字化实施所遇到的“坑”中，其中一个是：传感器协议种类多且复杂，会导致系统架构复杂，最终系统难以实现、BUG多、工期长。想避免这种问题，需要抽象一个高内聚、低耦合、易于扩展和维护的数据采集架构。今天，本文就来聊一下，什么是一个合理的数据采集架构。
首先插播一个广告：三三是一个开源的物联网平台，代码可以商用而无限制，欢迎访问www.sansaniot.com，或加入技术交流QQ群：623123566
什么是数据采集架构
数据采集架构的组成部分
我们从架构的最下层开始，看看数据采集架构应该包含哪些组成部分。
物理设备
数据采集的对象，比如传感器、PLC、控制器、机床、智能灯/锁/开关等各种IOT设备。
设备协议
物理设备传输数据的协议，比如工业上的Modbus、西门子S7、OPCUA；电力领域的DL/T645、IEC104；水利的SL651；视频传输的国标协议GB28181。
网关
网关的含义特别杂，比如DTU、WiFi路由器都被叫做网关；工业中各种协议转换的盒子，被叫做网关；有的电脑部署了一个代理软件，也被叫做网关。究其根本，网关的本质就是做协议转换，从最底层的物理层协议到最上层的应用层协议，各种网关不过是对应在协议栈的不同层上做转换。比如工业数采网关实现的是工业协议到平台协议的转换；WiFi路由器实现的是WiFi到以太网的转换。
连接
负责将物理设备的数据通过网络传输到上层软件平台，它可能包括各种通信技术，如以太网、Wi-Fi、蓝牙、Zigbee、LTE、5G等。
IOT平台
物联网平台负责将设备数据收集上来、处理和存储。而为了适配不同的设备协议，IOT平台需要在架构上进行合理的抽象，一般都会抽象出设备、网关、产品这几种对象，以及制定物模型、平台协议作为设备模型、接入设备的标准通信协议。
三三物联网平台的数据采集架构
三三在沿用一般IOT平台的基本抽象（设备、网关、产品）的基础上，有着自己独特的创新，真正将数据采集架构做到了简洁和优美，能够非常方便的扩展各种设备接入方式。比如三三将软网关和硬网关的做了很好的统一，对三三而言，软网关和硬网关甚至可以相互转换，比如你将软网关部署到了盒子里，它就变成了硬网关。
|
概念 |
释义 |
|
产品 |
产品是一类同类设备的统称，它表示一个抽象的设备模型。比如“温湿度传感器”就是一个产品,它定义了温湿度传感器的属性、功能等通用信息。 |
|
设备 |
设备对应现实生活中的一个实体设备，它可以单独创建和存在，也可以属于某个产品（继承该产品定义的属性、功能等信息）。比如机房里的一个具体的温湿度传感器就是一个设备，它属于 “温湿度传感器”这个产品。 |
|
网关 |
网关分为软网关、网关，软网关是运行在平台的一个网关进程，网关是我们常见的硬件网关。网关的作用是，有的设备不具备与平台直接通信的能力，需要借助网关连接到平台。比如串口设备需要先连接到网关，才能与平台通讯；比如 HTTP协议的设备，需要对接到软网关，才能将自己的HTTP协议转换为三三协议。 |
|
规则 引擎 |
规则引擎是物联网平台的一个重要组件，它通过可视化的方式创建规则，实现设备数据的计算、转换和设备之间的数据联动。 |
|
物模型 |
物，最初的什么都没有，然后诞生了一些属性，有了这些属性我们才能感知这个物，属性越来越多所以庸俗的被分为了四类：属性信息、变量模型、控制功能、配置参数。物模型用来描述物的信息和能力。 |
|
设备 快照 |
设备快照是当前设备所处状态的完整表达，它包括json格式的Profile：即设备属性、变量、控制、配置等的完整信息；以及schema，即定义Profile的元数据。 |
三三物联网平台接入设备示例
正是由于三三简洁的数据采集架构，基于三三开源物联网平台，众多开发者已经轻松扩展适配了数百种设备，以下是一些示例：

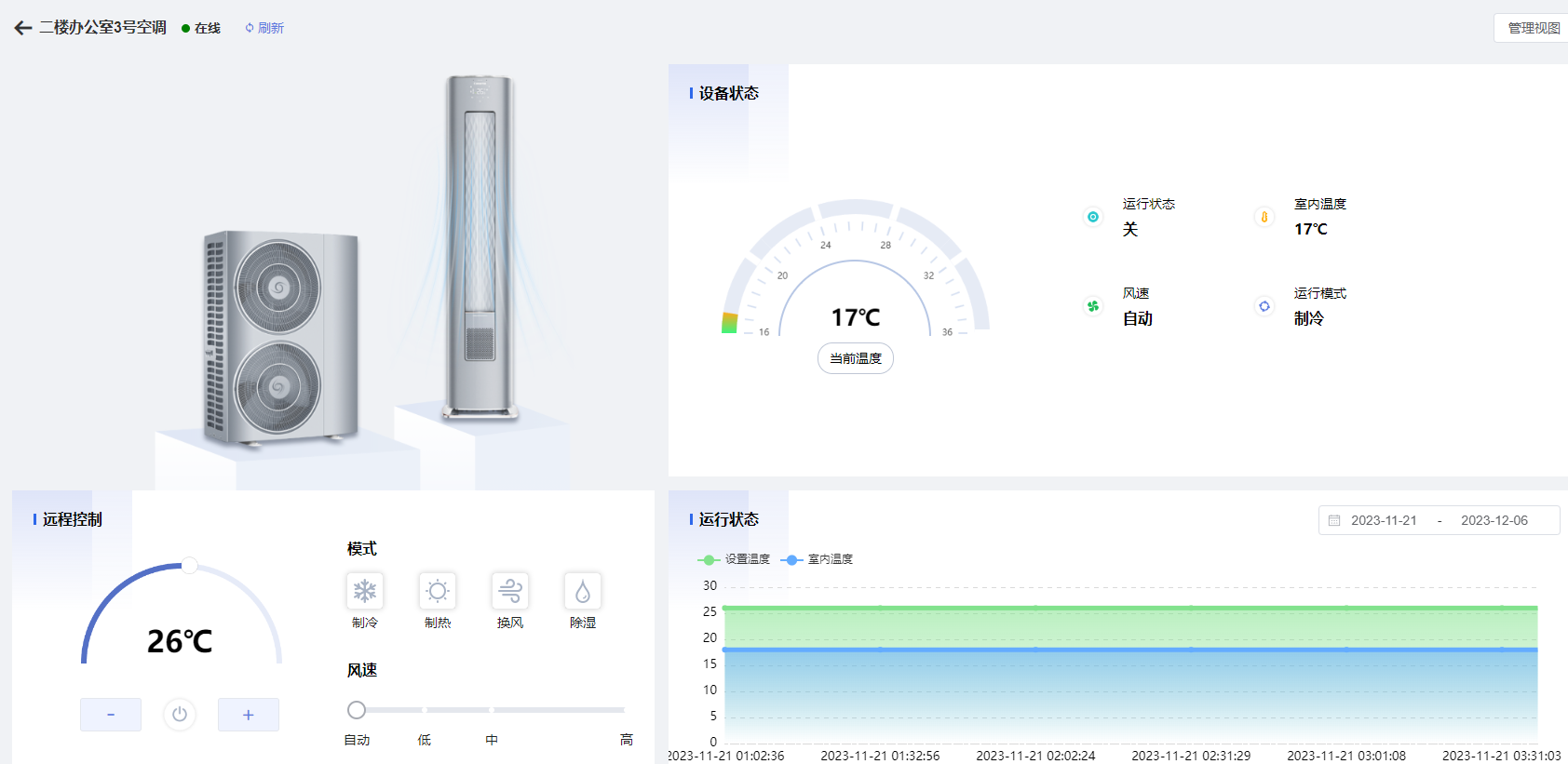

空调:

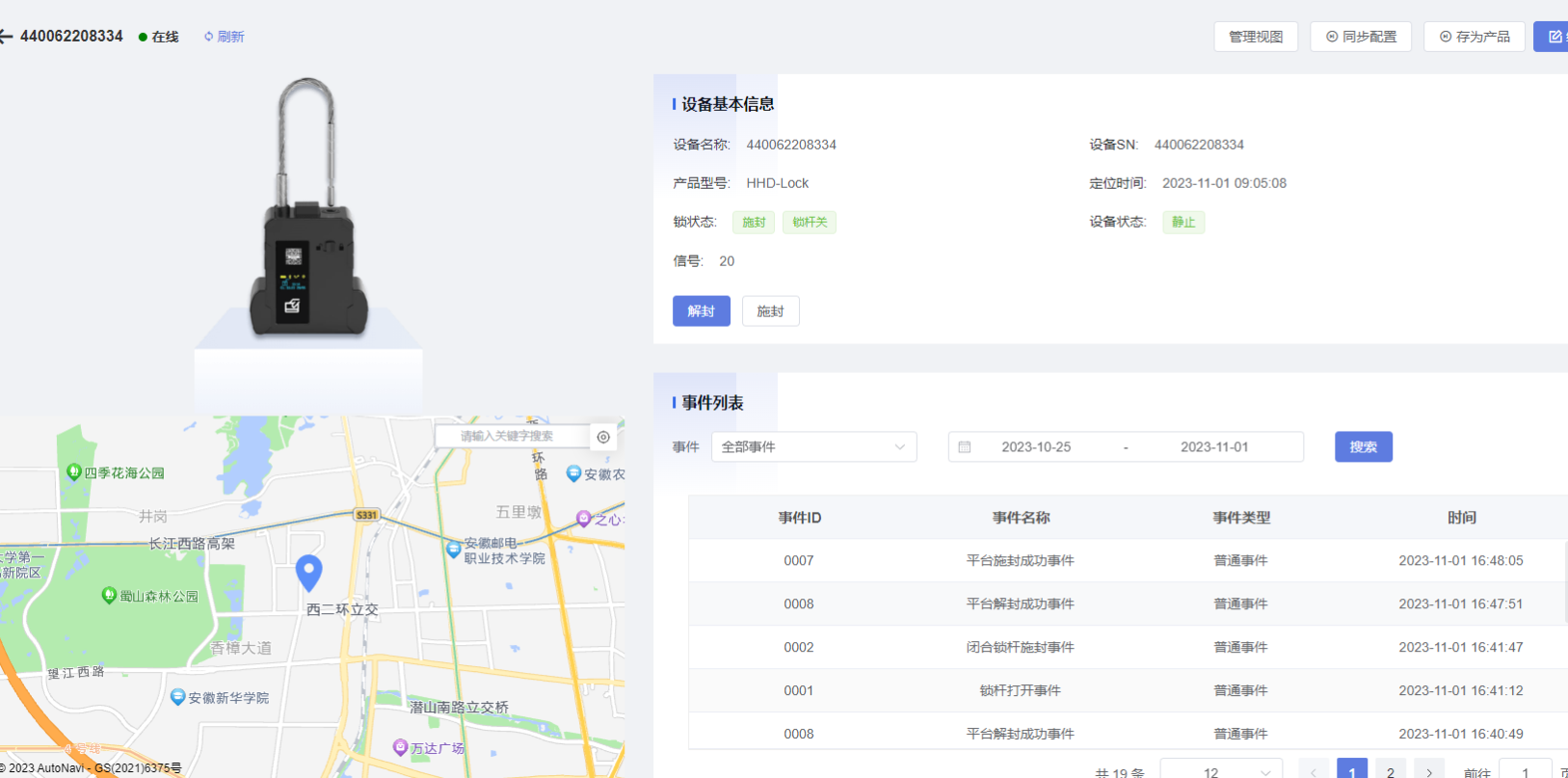

智能锁:

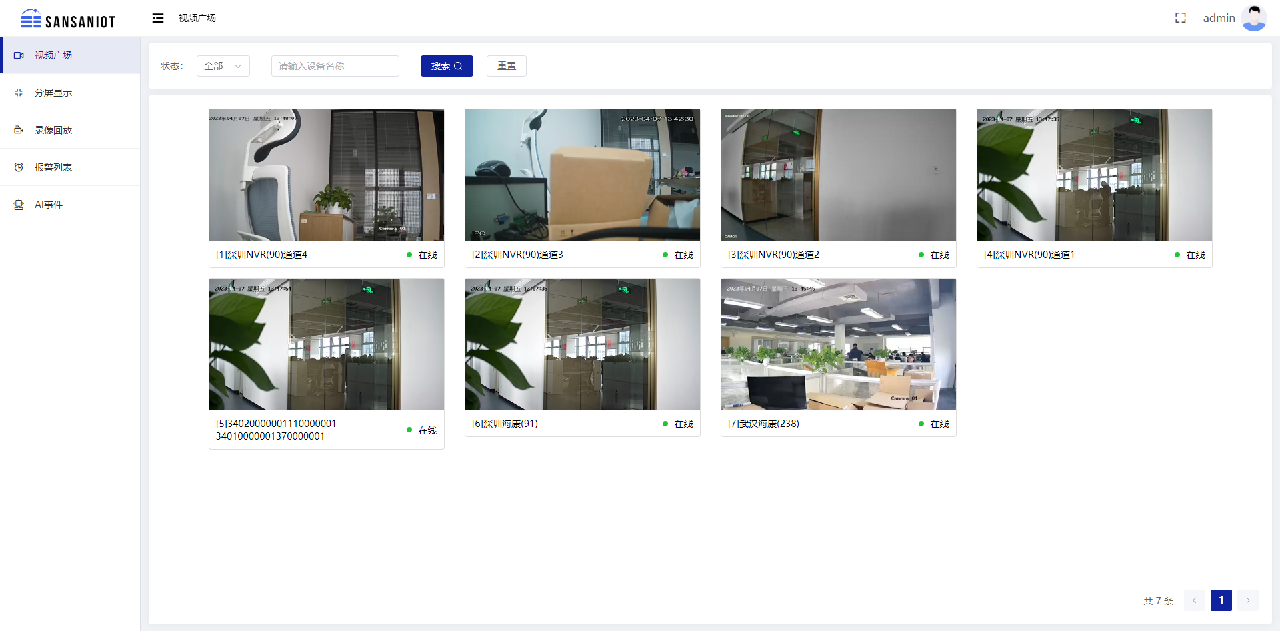

摄像头:

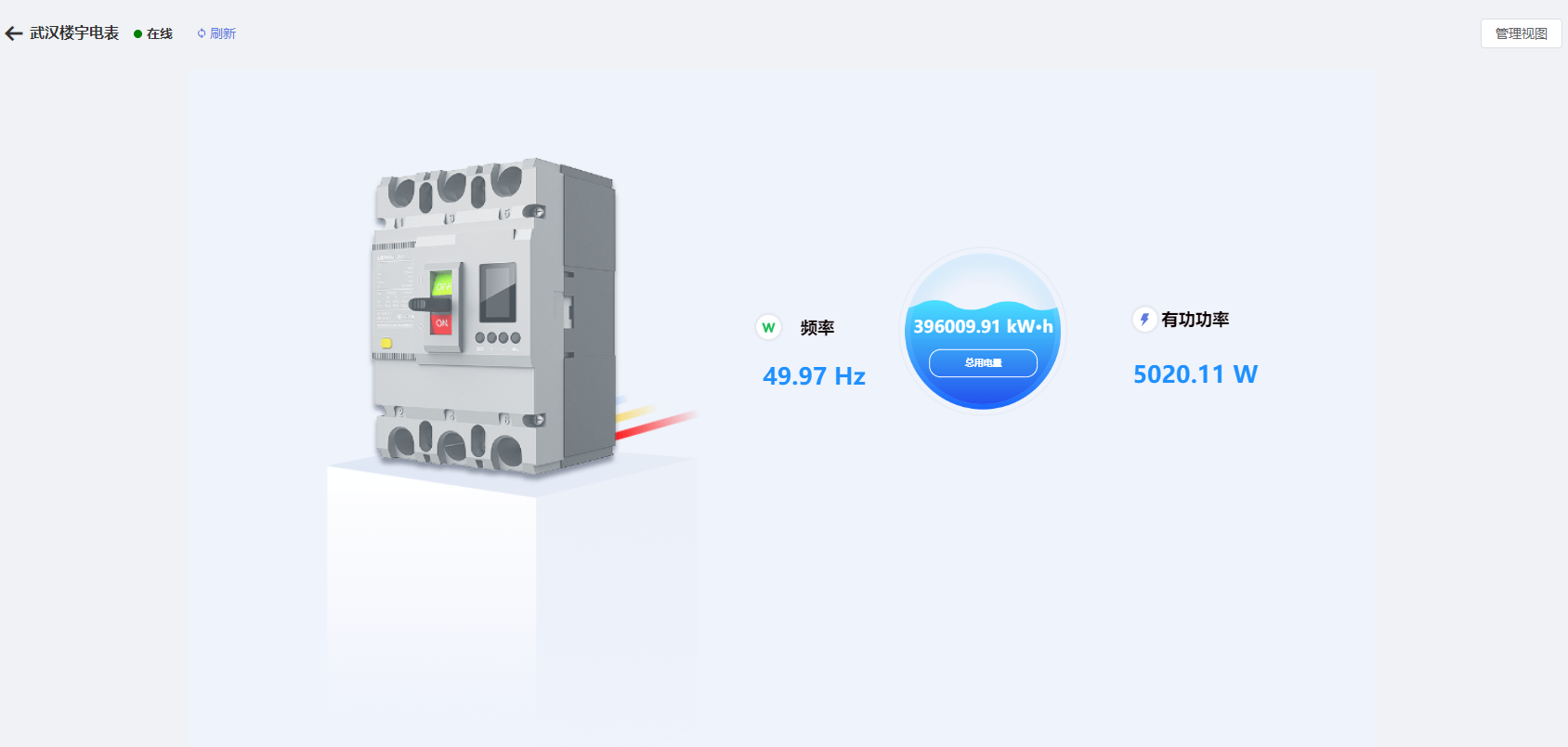

电表:
本文到这里就结束了，欢迎您也作为开发者，使用三三开源物联网平台接入您自己的设备，搭建属于您自己的物联网应用。
